En nuestros Guía completa sobre clasificaciones de propiedad intelectualHemos hecho una observación que vale la pena repetir aquí: una clasificación IP describe la carcasa, no todo el sistema de baterías. En ningún otro lugar esa discrepancia se convierte en una falla real en el campo con tanta frecuencia como en el conector. Este artículo explica cómo los conectores impermeables logran realmente su sellado, por qué fallan en la práctica y qué se debe especificar más allá de un número IP nominal, el mismo estándar a nivel de sistema que respalda a todos los usuarios. paquete de batería impermeable CMB de palets.

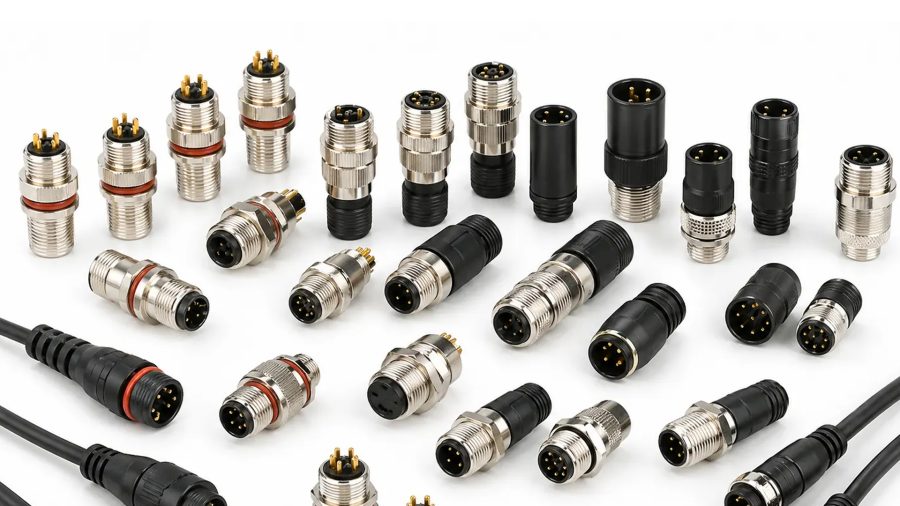

¿Que es un ¿Conector de batería impermeable?
Un conector de batería impermeable es un conjunto desmontable de enchufe y toma cuya interfaz de acoplamiento está sellada para impedir que el agua llegue a los componentes electrónicos internos de la batería. Su función principal es transmitir corriente o señal entre dos puntos, permaneciendo desmontable para facilitar el montaje, el mantenimiento y la actualización del equipo. El sellado impermeable complementa esta función básica: al acoplarse el enchufe y la toma, el espacio entre ellos queda sellado, impidiendo que la humedad penetre en los componentes electrónicos.
Ese sello suele estar construido con tres capas, apiladas para mayor redundancia en lugar de depender de una sola de ellas:
- Sellado estructural — De una a tres juntas tóricas o empaquetaduras de silicona, comprimidas al insertarlas para sellar cualquier hueco microscópico. La silicona es el material estándar porque se mantiene flexible y resiste el envejecimiento en un rango de temperatura de aproximadamente -40 °C a 105 °C.
- encapsulado interno — Las uniones soldadas y las terminaciones de los cables están encapsuladas en resina epoxi o de poliuretano. Si la junta tórica exterior envejece y permite la entrada de humedad, los terminales encapsulados que se encuentran debajo no sufrirán un cortocircuito.
- Diseño de cierre antiaflojamiento — un acoplamiento roscado o de cierre a presión que requiere un giro o presión deliberada para liberarse, de modo que la vibración o un tirón accidental no puedan abrir el conector.
Si se omite cualquiera de estas tres capas, el conector tendrá un rendimiento inferior al indicado en su número IP impreso una vez que esté instalado, razón por la cual dos conectores etiquetados como "IP68" pueden comportarse de manera muy diferente después de un año de servicio.
Las cuatro Conector a prueba de agua Mecanismos de bloqueo
El tipo de acoplamiento adecuado depende tanto de la aplicación como del entorno:
- Acoplamiento de bloqueo por tornillo — Un collar roscado, asegurado contra vibraciones con alambre de bloqueo, un tornillo de fijación o un mecanismo de trinquete. Fiable y sencillo; se utiliza normalmente en conectores de mayor tamaño.
- Acoplamiento de bayoneta — Tres pines espaciados a 120° en el conector se acoplan a una ranura de leva de triple cable en la tuerca de acoplamiento del enchufe, lo que proporciona una conexión rápida y segura en un tamaño compacto, lo que resulta útil donde el espacio es reducido y las desconexiones rápidas son importantes.
- Acoplamiento push-pull — Las pestañas de bloqueo con resorte encajan en una ranura del conector; al tirar del cable no se desconecta la conexión, pero al retirar la funda exterior se libera limpiamente. Es común cuando no es práctico girar el cable.
- Conectores de montaje en rack y panel (de acoplamiento ciego) — Para equipos que se montan en un bastidor y se conectan sin que el instalador vea el punto de acoplamiento; los contactos flotantes o con resorte compensan las pequeñas desalineaciones durante la inserción a ciegas.
Donde Los conectores de batería impermeables en realidad fallan.
Los datos de campo de los equipos alimentados por batería muestran una y otra vez el mismo patrón: la mayor parte de la entrada de agua no se produce a través de la pared de la carcasa, sino en la interfaz del mazo de cables. Una carcasa sellada combinada con un conector deficiente sigue siendo, en la práctica, un sistema sin sellar.
Algunos patrones de fallos se repiten con frecuencia:
- Un conector con la etiqueta IP67 permite la entrada de agua por la parte posterior de la carcasa, por donde sale el cable; la superficie de acoplamiento fue probada y sellada correctamente, pero la transición del cable a la carcasa nunca fue evaluada con el mismo rigor.
- El anillo de sellado en la superficie de contacto se degrada y se desprende con el tiempo, especialmente bajo ciclos térmicos repetidos.
- Los orificios para los tornillos de montaje en la carcasa dejan pasar el agua gradualmente, y la humedad se condensa en el interior durante meses, corroyendo silenciosamente el BMS y los puntos de conexión mucho antes de que alguien note que algo anda mal.
Ninguno de estos problemas se detecta en una simple prueba de inmersión en laboratorio con una muestra nueva. Surgen meses después de su implementación, razón por la cual la ingeniería de conectores merece la misma atención que la carcasa, y no ser una pieza elegida de un catálogo una vez finalizado el diseño de la carcasa.
Conector impermeable IP68: Protección acoplada frente a protección sin acoplar
La clasificación IP68 en la hoja de datos de un conector generalmente solo se aplica cuando el conector está completamente acoplado. Muchos conectores no ofrecen una protección significativa —o una clasificación mucho menor— una vez desconectados, a menos que estén diseñados específicamente con una tapa sellada o un sistema de autosellado para ese estado.
Esta distinción es importante para cualquier batería que pueda ser reparada, reemplazada o enviada con el conector desconectado, algo común en la mayoría de las aplicaciones industriales y robóticas en algún momento de su ciclo de vida. La pregunta clave para un proveedor de conectores no es "¿tiene clasificación IP68?", sino "¿IP68 acoplado, desacoplado o ambos, y bajo qué condiciones se ha probado?". Es la misma disciplina que aplicamos a la carcasa en nuestra guía de clasificaciones IP : una clasificación sin condiciones de prueba especificadas es una especificación incompleta, ya sea que describa la carcasa o el conector.
Tipos de conectores impermeables y métodos de sellado para paquetes de baterías
Las distintas familias de conectores y métodos de sellado se adaptan a diferentes niveles de exposición. Para obtener información más completa sobre los tipos de conectores de batería , más allá de la impermeabilización, la siguiente tabla sirve como referencia rápida para elegir la opción adecuada para su aplicación, junto con la justificación de dicha elección.
| Tipo de conector/sellado | Clasificación o especificación típica | Donde encaja correctamente |
| Conectores circulares M8 / M12 / M23 | IP66–IP68 | Cableado de sensores y señales, baja a media potencia, robótica industrial |
| Conectores sellados estilo automotriz / Deutsch | IP67–IP69K | Circuitos de automoción y maquinaria pesada/todoterreno |
| Conectores tipo MC4 | IP67–IP68 | Cadenas solares/fotovoltaicas, interfaces de alimentación de CC |
| Conectores de alimentación tipo Anderson | IP54–IP67 (dependiendo de la aplicación) | Interconexiones de baterías de CC de alta corriente |
| Conectores de mamparo subacuáticos “de acoplamiento húmedo” | IP68, clasificado tanto acoplado como desacoplado, probado a presión a profundidad | ROV/AUV submarino, instrumentación para inmersión profunda |
| Junta tórica de compresión | Relación de compresión de aproximadamente 15-25 % | Sellado de conectores y carcasas de uso general |
| Junta frontal (junta mecanizada o de espuma) | una compresión uniforme sobre una superficie plana | Tapas de baterías, paneles de acceso |
| Sello de botón/membrana | Membrana de silicona, ajuste de interferencia leve | Interruptores externos y botones de control |
| Encapsulado (epoxi/poliuretano) | No reparable en campo, máxima fiabilidad | Módulos de alta vibración, electrónica submarina sellada permanentemente. |
En el caso específico de equipos submarinos y marinos, el conector necesita una clasificación IP68 tanto en estado acoplado como desacoplado, verificada a la profundidad de funcionamiento real, no solo en condiciones de salpicaduras o inmersión superficial.
Un detalle que se suele pasar por alto en la fase de diseño: cada puerto sin usar en un conector o carcasa multipin necesita un tapón ciego. Un pequeño orificio que se deja abierto para un futuro sensor se convierte en una vía directa para el agua si nunca se sella; el resto del sistema de sellado no sirve de nada si se pasa por alto un solo orificio.
No todas las conexiones de una batería impermeable son conectores multipin. Los terminales positivo y negativo de la propia batería suelen ser terminales de anillo o de pala (o tipo bandera), especialmente en sistemas marinos, que se valoran por su ajuste mecánico seguro y su tamaño compacto.
En un entorno de agua salada, estos terminales tienen los mismos requisitos de resistencia a la corrosión que cualquier otro punto de contacto del paquete: un terminal de anillo o de pala bien fabricado es tan fiable como su revestimiento, por lo que la selección de materiales que se describe en la sección de corrosión a continuación también se aplica aquí.
Cómo Conector a prueba de agua Cómo funcionan los sellos: Cuatro métodos de sellado explicados
Saber qué método de sellado se utiliza en cada interfaz, y si está especificado correctamente para la aplicación, dice más sobre la verdadera capacidad de ingeniería de un proveedor que el número IP que figura en la hoja de datos.
Un sello de compresión con junta tórica funciona deformando la junta en una ranura para rellenar el hueco. Es más importante acertar con la sección transversal de la ranura y la relación de compresión que con el material de la junta tórica en sí; un objetivo comúnmente citado es una compresión de entre el 15 % y el 25 %, con una superficie de contacto lo suficientemente lisa (a menudo especificada con una rugosidad Ra ≤ 3.2 μm) para que no raye ni desvíe el sello.
Un sello frontal presiona dos superficies planas mecanizadas con precisión o con juntas de espuma, generalmente para tapas de baterías y paneles de acceso; el principal riesgo es una compresión desigual que deja un borde con un sellado insuficiente. Un sello de botón o membrana protege los interruptores externos con una membrana de silicona que se ajusta ligeramente a presión contra la carcasa, con una pared de sellado integrada alrededor de todo el recorrido del botón para que siga siendo efectivo incluso cuando se presiona por completo.
El encapsulado consiste en sumergir todo el módulo en resina epoxi o de silicona, el método más fiable disponible, pero que no permite reparaciones posteriores y cuya eficacia depende de la adhesión entre la resina y la carcasa o los componentes; una mala adhesión crea una vía de deslaminación para la humedad incluso dentro de un módulo "completamente encapsulado".
El sellado a nivel de la carcasa del paquete (juntas, encapsulado y orificios de ventilación de ecualización de presión que evitan la condensación dentro de una carcasa completamente sellada) es un tema aparte, que tratamos en profundidad en un artículo complementario sobre el diseño de sellado impermeable de baterías.
Corrosión en Conectores de batería impermeables: el riesgo que no cubre una clasificación IP
El agua salada es un electrolito. Cuando dos metales diferentes entran en contacto en un ambiente de agua salada o niebla salina, puede producirse corrosión galvánica en la interfaz de contacto; un modo de fallo que no tiene nada que ver con si el agua ha perforado el sello, sino con la selección del material.
Por este motivo, los conectores y seccionadores de grado marino suelen especificar contactos de cobre estañado o niquelado en lugar de latón desnudo, que se corroe y aumenta la resistencia de contacto con el tiempo, además de realizar comprobaciones de compatibilidad de materiales entre la carcasa, los elementos de fijación y cualquier metal diferente en contacto. La resistencia a la corrosión se evalúa por separado y además del grado de protección IP, ya que una conexión puede permanecer perfectamente estanca mientras que la corrosión en un punto de contacto expuesto aumenta silenciosamente la resistencia, genera calor o provoca una conexión intermitente.
Es una amenaza más lenta que una fuga directa, pero igual de real. Una interfaz de conector dañada por el agua también puede reducir la resistencia de aislamiento local y crear un riesgo de corriente de fuga; la gravedad aumenta con el voltaje del sistema, pero el riesgo subyacente nunca es cero, incluso en los paquetes industriales y de robótica de menor voltaje. CMB suele funcionar con.
Interruptores de desconexión y aislamiento de batería resistentes al agua
Los interruptores de desconexión y aislamiento, utilizados para cortar físicamente la energía por motivos de seguridad, almacenamiento o mantenimiento, están expuestos a las mismas condiciones ambientales que los conectores, además de la carga mecánica derivada de la conmutación repetida. En aplicaciones marinas e industriales al aire libre, suelen especificarse con un grado de protección IP66-IP68 en la entrada del eje o del actuador, lo que supone un mayor desafío de sellado que una junta estática, ya que debe sellar alrededor de una pieza móvil.
Las corrientes nominales continuas se dimensionan con un margen superior al consumo real del paquete. Los interruptores de desconexión marinos de alta resistencia suelen tener una corriente continua de entre 200 y 300 A, con valores nominales más altos para corrientes cortas en condiciones de arranque o sobretensión. Los pernos y contactos suelen ser de cobre estañado por las mismas razones de corrosión que los conectores, y el montaje debe soportar vibraciones sin aflojarse ni girar parcialmente con el tiempo.
Un interruptor de desconexión de batería resistente al agua y su penetración a través de la carcasa deben evaluarse como parte del mismo sistema de sellado que el conector principal, no como algo que se especifique de forma independiente y se dé por sentado que funciona simplemente porque su hoja de datos indica un número IP.
Terminales de anillo y de pala para conexiones de batería
La mayoría de los interruptores de desconexión y bornes de batería terminan en un terminal de anillo o de pala (tipo bandera) en lugar de un conector tipo enchufe. Los terminales de anillo rodean completamente el borne, proporcionando la conexión más segura y resistente a las vibraciones; es la opción estándar para conexiones permanentes de batería a interruptor o de batería a barra colectora.
Los terminales de pala se deslizan sobre un contacto plano para una conexión/desconexión más rápida, aunque a costa de una menor resistencia a las vibraciones. Ambos deben dimensionarse según el diámetro del perno y la corriente nominal, y en entornos marinos, ambos deben utilizar cobre estañado por las mismas razones de resistencia a la corrosión que se aplican a los contactos de los conectores.
Conector a prueba de agua Lista de verificación para la selección del interruptor de desconexión
Responsabilidad
- Clasificación IP acoplada y desacoplada, con condiciones de prueba indicadas.
- Tipo de agua (dulce, salada, salobre, química) y requisitos de corrosión
- Rango de temperatura de funcionamiento y almacenamiento
- Exposición a vibraciones y golpes
Sellado y montaje
- Qué método de sellado se utiliza en cada interfaz y si coincide con el nivel de exposición.
- Tapones ciegos especificados para cada puerto no utilizado
- Diseño del sello de entrada del cable: un pasacables de doble compartimento (sellos separados para la cubierta y los conductores individuales) es más robusto que una sola junta tórica en la salida del cable.
Sistema eléctrico
- Corriente nominal continua y de pico, con margen por encima de la carga real.
- Material de contacto/terminal (relación entre resistencia a la corrosión y coste)
Mecánico
- Ciclo de vida útil nominal frente a la frecuencia de servicio o de intercambio prevista.
- Método de montaje y especificación de par de apriete
Documentación
- Un informe de prueba real para la pieza y configuración específicas, no solo el número IP impreso.
- Ya sea que la calificación haya sido probada de forma independiente o sea una autodeclaración del fabricante.
Conectores impermeables para baterías submarinas y marinas
Todo lo anterior se aplica a cualquier paquete de baterías para exteriores o industriales, pero los riesgos se multiplican en los despliegues submarinos y marinos, que es donde CMBEl enfoque de ingeniería de se encuentra. En nuestro Caso práctico de robótica submarina — Una batería LiFePO₄ de 12.8 V/105 Ah validada para inmersión a 5 metros durante 3 horas — La selección del conector y la interfaz de sellado debían evaluarse junto con el entorno de presión a la profundidad de operación. Un conector con clasificación para inmersión superficial habría comprometido todo el sistema, independientemente de la eficacia del sellado de la carcasa.
El mismo enfoque sistémico dio forma a nuestro caso de IoT industrial para exteriores (un paquete de baterías LiFePO₄ de 12.8 V/50 Ah, IP68, validado para 1 metro durante 6 horas) y a nuestro caso de robótica agrícola (batería LiFePO₄ de 25.6 V/120 Ah con celdas EVE y comunicación RS485, IP67): el conector y la interfaz del cable se diseñaron como parte del sistema impermeable desde el primer día, en lugar de añadirse a una carcasa ya terminada.
Si está especificando una batería para una aplicación donde la exposición al agua representa un riesgo real, este es precisamente el tipo de detalle que vale la pena cuidar antes de que se convierta en una falla en el campo, y es el estándar que exigimos a cada paquete de baterías de litio impermeables personalizadas , desde el conector hasta la carcasa.
Preguntas frecuentes sobre conectores de batería impermeables
Si mi carcasa de batería tiene clasificación IP68, ¿aún así debo preocuparme por el conector por separado?
Sí. La clasificación IP de la carcasa solo describe la carcasa en sí. El conector, la entrada de cables y cualquier interruptor de desconexión que atraviese la carcasa son interfaces de sellado independientes que requieren su propia clasificación, condiciones de prueba y especificaciones de material; una carcasa sellada con un conector que no cumple con las especificaciones no es un sistema impermeable.
¿Qué significa realmente “IP68 acoplado y desacoplado”?
La mayoría de los conectores solo cumplen con su nivel de protección IP cuando están completamente conectados. La protección "sin conectar" significa que el conector sigue resistiendo la entrada de agua cuando está desconectado, normalmente mediante una tapa de sellado o un diseño autosellante. Esto es importante para cualquier batería que pueda ser reparada, transportada o almacenada con el conector desconectado.
¿Por qué algunos conectores impermeables se rellenan con epoxi o resina?
Se trata de un encapsulado interno: protege las uniones de soldadura y las terminaciones de los cables, de modo que, incluso si el sellado exterior envejece y deja pasar la humedad, los terminales encapsulados que se encuentran debajo no sufren cortocircuitos. Es el método de sellado más fiable, aunque implica que ya no se puede reparar in situ.
¿Qué es un tapón ciego y por qué es importante?
Se trata de una tapa sellada para cualquier puerto o orificio de conexión que no esté en uso, por ejemplo, una posición reservada para un futuro sensor. Un puerto sin tapar permite el paso directo del agua, independientemente de lo bien sellado que esté el resto del conector.
¿Por qué los conectores marinos utilizan cobre estañado en lugar de contactos de latón estándar?
El agua salada actúa como electrolito, y los metales diferentes o sin tratar que entran en contacto pueden corroerse por acción galvánica incluso dentro de una carcasa de conector correctamente sellada. El cobre estañado o niquelado resiste esta corrosión mucho mejor que el latón sin recubrimiento, razón por la cual es el material estándar en conectores y interruptores de batería de grado marino.
¿Cuántas veces se puede conectar y desconectar un conector impermeable antes de que sea necesario reemplazarlo?
Depende del tipo de conector: los conectores circulares industriales suelen tener una vida útil de entre varios cientos y unos pocos miles de ciclos de conexión, y la hoja de datos del fabricante debería indicarlo explícitamente. Si su aplicación requiere mantenimiento frecuente o cambios de batería, compruebe la vida útil en ciclos de conexión en función de la frecuencia de uso prevista, en lugar de darla por sentada.
